66KV 3 เฟสสองขดลวด NLTC ก้าวขึ้นหม้อแปลงไฟฟ้า

อัตราส่วนหม้อแปลงไฟฟ้าแรงสูงมีตั้งแต่ 66KV ถึง 220KV เป็นผลิตภัณฑ์หลักของ TAINWEI Electric ซึ่งมีข้อได้เปรียบมากมายทั้งในด้านคุณภาพและราคา ผลิตภัณฑ์ทั้งหมดได้รับการทดสอบและรับรองอย่างเต็มที่ก่อนจัดส่ง

ผลิตภัณฑ์จำนวนมากของเราได้รับการส่งออกและนำไปใช้ในตลาดต่างประเทศที่เกี่ยวข้องกับโรงไฟฟ้า สถานีไฟฟ้าย่อย แร่และอุตสาหกรรมแร่

TIANWEI electric มีชื่อเสียงและชื่นชมจากประสิทธิภาพของผลิตภัณฑ์ที่เชื่อถือได้และบริการแบบครบวงจร

ข้อมูลทางเทคนิคสำหรับหม้อแปลงไฟฟ้า NLTC แบบคดเคี้ยวคลาสสามเฟสสองขนาด 69kV

คุณสมบัติ:

1) จำนวนการคายประจุในพื้นที่: ปริมาณการคายประจุที่ชัดเจนน้อยกว่า 80pC ภายใต้แรงดันไฟฟ้าที่กำหนด 1.5 เท่า

2) เสียงรบกวน: ผลิตภัณฑ์ 63MVA และต่ำกว่าต่ำกว่า 58 dB (AN)

3) การสูญเสียพลังงาน: การสูญเสียขณะไม่มีโหลดต่ำกว่ามาตรฐาน IEC 30%

4) ความน่าเชื่อถือ: ผลิตภัณฑ์ที่ให้บริการทั้งหมดไม่มีความเสียหายหรือการรั่วไหลของน้ำมัน

แอปพลิเคชัน:

ระบบไฟฟ้า 60 ~ 220 kV ของโรงไฟฟ้า สถานีไฟฟ้าย่อย กิจการเหมืองแร่ และอื่นๆ

เทคโนโลยี:

การออกแบบ: ซอฟต์แวร์ที่ได้รับการพัฒนาเชิงสัมพันธ์ถูกนำมาใช้ในการคำนวณทางแม่เหล็กไฟฟ้า การวิเคราะห์ความแข็งแรง การกระจายแม่เหล็กรั่ว แรงไฟฟ้าไดนามิก และฉนวนไฟฟ้า

การผลิต:

1. แกนหลัก:

อัพเกรดประสิทธิภาพการไม่มีโหลดของหม้อแปลงอย่างมีประสิทธิภาพด้วยวิธีการด้านล่าง:

1) แกนทำจากแผ่นซิลิกอนรีดเย็นคุณภาพสูงที่มีลายเกรนซึมผ่านได้ดี และวัสดุถูกตัดด้วยเส้นเฉือนอัตโนมัติของ Germany Geoge GmbH ขั้นสูง พร้อมหัวกรอตัดที่ควบคุมภายใน 0.02 มม.

2) การผลิตแผ่นซิลิกอนใช้เทคโนโลยี "no-upper yoke lapped" และข้อต่อที่ทับกันทั้งหมดของแผ่นซิลิกอนนั้นมีขนาดเต็ม 45 มม. แผ่นแกนเคลือบจะถูกกดแบบบูรณาการและยึดด้วยอีพอกซีเรซินเพื่อสร้างแกนสองแอกสามขา อินทิกรัลที่แข็งแกร่งและแบนพร้อมความแม่นยำในแนวตั้งที่ดี ซึ่งช่วยปรับปรุงประสิทธิภาพการไม่มีโหลดและลดเสียงรบกวนได้อย่างมีประสิทธิภาพ

3) แผ่นค้ำยันใช้เป็นตัวรองรับระหว่างขาขดและขดด้านใน แอกเหล็กถูกมัดด้วยแถบใยแก้วที่เคลือบด้วยอีพอกซีเรซิน และส่วนล่างของถังน้ำมันถูกขันให้แน่นด้วยโบลต์ต้านแรงกด เหล็กด้านบนและส่วนบนของถังน้ำมันได้รับการแก้ไขที่สามตำแหน่ง ดังนั้นตัวถังภายในถังน้ำมันจึงสามารถทนต่อแรงสั่นสะเทือนระหว่างการขนส่งโดยไม่มีการเปลี่ยนแปลงใดๆ

2. คดเคี้ยว:

1) ขดลวดไฟฟ้าแรงสูง (HV) ใช้โครงสร้างต่อเนื่องแบบสลับกันเพื่อปรับปรุงลักษณะแรงดันไฟฟ้าภายใต้แรงดันกระแทกและทำให้แรงดันไฟฟ้ากระจายเท่าๆ กัน คานและแผ่นรองทั้งหมดถูกลบมุมเพื่อให้เป็นฉนวนที่เชื่อถือได้สูง

2) ในขดลวดหม้อแปลงมีโครงสร้างนำน้ำมันซิกแซกเพื่อให้ทุกพื้นที่ภายในขดลวดเย็นลงอย่างเต็มที่ ลดอุณหภูมิที่เพิ่มขึ้นของขดลวดและจุดร้อนของขดลวด และยืดอายุการใช้งานของฉนวน ระบบควบคุม HV และ MV ได้รับการจัดเตรียมอย่างอิสระด้วยขดลวดควบคุมแรงดันไฟฟ้าเพื่อสร้างสมดุลของการหมุนแอมแปร์ของแต่ละขดลวด ช่วยลดแรงพลศาสตร์ทางไฟฟ้าตามแนวแกนที่เกิดขึ้นที่การลัดวงจรของหม้อแปลงได้อย่างมีประสิทธิภาพ และปรับปรุงความสามารถในการทนต่อการลัดวงจรอย่างกะทันหัน

3) การม้วนใช้ระยะขอบในแนวรัศมี "0" ที่ออกแบบไว้ ระหว่างแกนกลางและปลอกกระดาษของขดลวด LV และระหว่าง LV, HV, ขดลวดควบคุมแรงดันไฟฟ้า ตลอดจนก่อนการใส่ขดลวดและแผ่นห่อหุ้ม แห้งสนิทและเข้าคู่กันอย่างแน่นหนาเพื่อให้แน่ใจว่าขดลวดทั้งหมดมีความแน่นและมีศูนย์กลางที่ดีอย่างยิ่ง

3.ถังน้ำมันและอุปกรณ์เสริม

1) ผนังถังใช้แผ่นเหล็กกว้างซึ่งจะถูกพับเป็นโครงสร้างลูกฟูกโดยไม่มีการประกบ ด้วยวิธีนี้ รอยเชื่อมจะลดลงและเพิ่มความแข็งแรงทางกล ในขณะเดียวกัน ผนังลูกฟูกก็มีผลกระทบที่แตกต่างกัน และดังนั้นจึงมีบทบาทในการลดเสียงรบกวน . รางกำหนดเส้นทางและตู้ควบคุมของวงจรทุติยภูมิทั้งหมดทำจากสแตนเลส ดังนั้นหม้อแปลงทั้งหมดจึงดูเรียบง่ายและดูดี

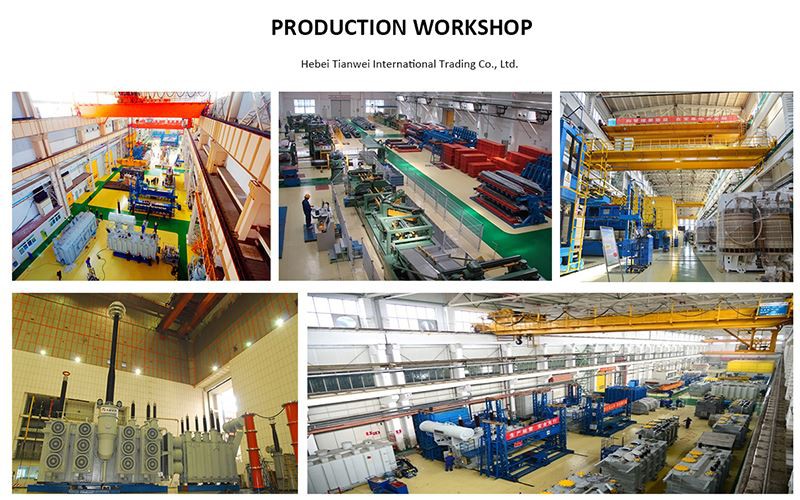

โรงงานของเราครอบคลุมพื้นที่ 33,300 ตารางเมตร มีพื้นที่ก่อสร้างรวม 6,100 ตารางเมตร ปัจจุบันมีพนักงาน 260 คน รวมถึงช่างเทคนิค 18 คนที่ทำงานด้านการวิจัยและพัฒนาผลิตภัณฑ์หม้อแปลงไฟฟ้ามาหลายปี และผู้จัดการองค์กรคุณภาพสูง 8 คน ด้วยการขยายขนาดการผลิตและการเพิ่มความหลากหลายของผลิตภัณฑ์ ปัจจุบันได้พัฒนาเป็นองค์กรนวัตกรรมเทคโนโลยีขั้นสูงที่มีกำลังการผลิตมากกว่า 1,000MVA ต่อปี บูรณาการการออกแบบ การผลิต และการขายหม้อแปลงชนิดแห้งชนิดเปิด อีพ็อกซี่ หม้อแปลงชนิดแห้งหล่อด้วยเรซิน หม้อแปลงโลหะผสมอสัณฐาน และหม้อแปลงชนิดพิเศษ

1. ให้บริการโซลูชั่นพลังงานไฟฟ้าแบบบรรจุกล่องที่มีคุณภาพด้วยระยะเวลารอคอยสินค้าที่สั้นที่สุดในอุตสาหกรรมแก่ลูกค้าเชิงพาณิชย์และอุตสาหกรรม

2. การผลิตและจำหน่ายผลิตภัณฑ์ตามมาตรฐานคุณภาพอุตสาหกรรมสูงสุด – ISO 9001 และ SANS

3. เราลงทุนในการเก็บหม้อแปลงมาตรฐานและสวิตช์เกียร์ MV ไว้ในสต็อกเป็นจำนวนมาก โดยเราจัดหาได้อย่างรวดเร็วและให้การสนับสนุนฉุกเฉินตลอด 24 ชั่วโมงทุกวันเพื่อให้มั่นใจว่ามีเวลาหยุดทำงานน้อยที่สุด

4. แผนก โครงสร้างพื้นฐาน และบุคลากรที่ได้รับการฝึกอบรมมาโดยเฉพาะของเราช่วยให้สามารถติดตั้ง การบริการ และการจัดหาถึงสถานที่ได้อย่างรวดเร็วและครบถ้วน
